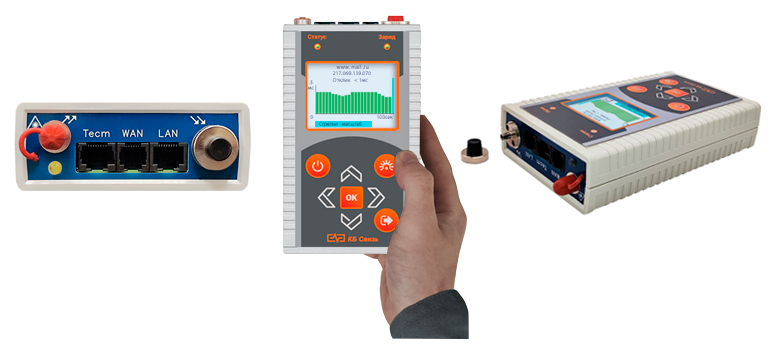

Название и номер по каталогу:  "Порт-5" - № 5800 8.14

Декларация о соответствии ТР ЕАЭС

Включен в Реестр промышленной продукции, произведенной на территории Российской Федерации.

№ записи:   6891\1\2023

 НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

• измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
• идентификация волокна в кассетах, обнаружение некачественных контактов, трещин,  сварочных стыков, обрывов, перегибов оптического волокна  визуальным методом;
• диагностика компонентов глобальных и локальных вычисли­тельных сетей на физическом и сетевом уровнях;
• диагностика и быстрая оценка качества подключения канала ШПД, с применением технологий семейства ADSL, VDSL;
• определение технического состояния и схемы разводки медного кабеля  типов UTP,   FTP.

Ethernet-тестер:

• определение активного оборудования.
• PING-тест:

- опрос хоста (узла) по IP адресу, так и по имени сервера;
- опрос хоста (узла) по имени сервера;
- режим быстрого старта по сохраненным пользователем адресам;
- режим однократного запуска 4-х пакетов;
- режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятия.

• DHCP-тест: поиск DHCP сервера в локальных сетях;



Измеритель мощности оптического сигнала:

• диапазон калиброванных длин волн (нм):  650 до 1650;
• калиброванные длины волн (нм): 850,1300,1310,1490,1550,1625;
• диапазон мощности входного сигнала (дБм): +5 ... -60;
• разрешение (дБм): 0,01;
• погрешность: не более 0,5%;
• тип разъема: универсальный со сменными насадками SC, FC, ST.
• сохранение результатов измерения: 1000шт;
• выгрузка данных на ПК, формирование отчетов.

Визуальный дефектоскоп:

• длина волны: 650нм.
• рабочее расстояние: до 8 км.
• тип разъема: универсальный разъем 2,5 мм FC/UPC.
• режим работы: непрерывный CW и импульсный 2Гц.

Тестер xDSL:

Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:

• технология соединения;
• максимальная скорость;
• достигнутая скорость;
• затухание в линии;
• запас помехоустойчивости – соотношение сигнал/шум SNR;
• выходная мощность;

LAN-тестер:

• определение правильности обжимки проводов (карта проводов);
• определение повреждений в кабеле:

- обрыв жилы кабеля и определение   расстояния до обрыва по каждой  жиле до 300м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair);

• идентификация типа соединения 10/100/1000 Base T;
• генерация тонального сигнала для сортировки жил и идентификации порта кросса контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
• входы LAN разъемов защищены от избыточных токов и напряжений.

• питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер;
• индикатор: дисплей цветной, графический, с подсветкой, разрешение 240x320;
• авто выключение при бездействии (настраивается пользователем (мин): 1 до 20;
• встроенный мультичастотный генератор  для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
• встроенный светодиодный фонарь для локального освещения;
• встроенная память - 1000 результатов;
• возможность сохранения результатов измерения на компьютере через USB интерфейс;
• габариты: 158х95х36 мм;
• вес: не более 0,5 кг;

КОМПЛЕКТ ПОСТАВКИ:

• Тестер – 1 шт.,
• Комплект проводов – 1 шт.
• Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) – 1 шт.
• "Оконечник" – 1шт.
• Аккумуляторные батареи типа "АА" - 4 шт. (установлены).
• Комплект сменных насадок  FC, SC, ST - 1шт.
• Сумка для переноски - 1шт
• Руководство по эксплуатации – 1 шт.;  Скачать РЭ в pdf
• Флеш-карта с ПО для связи с компьютером – 1шт.  Скачать ПО для связи с компьютером

Комплектная сумка для работы и переноски тестера имеет откидывающийся защитный чехол, а в открытом состоянии имеет защитную прозрачную пленку. Сумка имеет четыре точки крепления ремня, для комфортного позиционирование тестера перед пользователем во время работы.

СРОК ГАРАНТИИ:

 2 года с момента продажи, при отсутствии нарушения условий эксплуатации.
