№ по каталогу:  «Квант-3» - 5800 7.01 - Динамический диапазон - 32/30 дБ

№ по каталогу:  «Квант-3М1» - 5800 7.02 - Динамический диапазон - 34/32 дБ

№ по каталогу:  «Квант-3М0» - 5800 7.03 - Динамический диапазон - 37/35 дБ

Декларация о соответствии ТР ЕАЭС

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

• Измерение затухания в оптических волокнах и их соединениях;
• Измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи.
• Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.
• Тестирование длины витой пары в активном и пассивном состоянии.

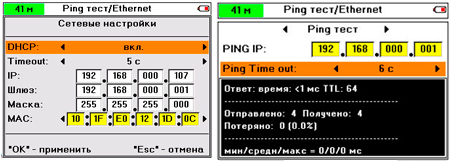

• Мониторинг активности сети, ping-тест.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Строительство, ремонт и обслуживание волоконно-оптических линий связи.

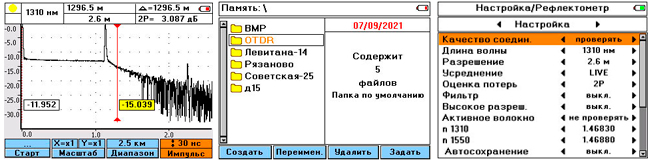

Рефлектометр:
• Длина волны излучения, нм - 1310 ± 25 / 1550 ± 25
• Динамический диапазон, дБ:

       не менее  32/30 для Квант-3

       не менее  34/32 для Квант-3М1

       не менее  37/35 для Квант-3М0

• Мертвая зона по затуханию, м - не более 7
• Мертвая зона по событию, м - не более 2
• Диапазоны измеряемых расстояний, км: авто, 0.250 - 150;
• Длительность импульса, нс: 4 - 20000
• Возможные разрешение (dL), м: 0.1 - 40
• Количество рефлектограмм в памяти: более 1000шт.
• Формат сохранения: BELLCORE SR-4731(*.sor)
• Дискретность измерения затухания: 0,001 дБ
• Установка показателя преломления: в диапазоне от 1 до 2 с шагом 0,00001
• Измерение затухания на выбранном участке рефлектограммы и расчет затухания на 1 км. кабеля
• Сравнение рефлектограмм из памяти с рефлектограммами из контролируемого оптоволокна.
• Автоматический анализ рефлектограмм.
• Измерение уровня потерь сигнала в любой точке оптического волокна.



Визуальный дефектоскоп:
• Длина волны: 650нм.
• Выходная мощность: 15 мВт.
• Рабочее расстояние: до 15 км.
• Тип разъема: универсальный разъем 2,5 мм FC/UPC.
• Режим работы: непрерывный CW и импульсный 2Гц.

Ethernet-тестер:
• определение активного оборудования.
• PING-тест: функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера;
• DHCP-тест: поиск DHCP сервера в локальных сетях;



TDR – импульсный рефлектометр:

Используется для определения  характера неисправностей и расстояния до места повреждения в цифровых кабелях типа  UTP,   FTP.

ОБЩИЕ ХАРАКТЕРИСТИКИ И ФУНКЦИИ:

• Дисплей: цветной.
• Питание - Li Ion аккумуляторная батарея.
• Время работы от АКБ - не менее 6 ч.
• Габариты ДхШхВ, мм - 185 х 125 х 45.
• Вес, кг - не более 0.8.

КОМПЛЕКТ ПОСТАВКИ:
• Рефлектометр – 1 шт.
• Блок питания/зарядное устройство AC/DC 220/12В, 1А – 1 шт.
• Кабель для связи рефлектометра с ПК – 1 шт.
• Флеш-карта с ПО для связи с компьютером – 1шт.  Скачать ПО для связи с компьютером, просмотра и анализа рефлектограм
• Сумка – чехол – 1 шт.
• Руководство по эксплуатации – 1 шт. Скачать РЭ в pdf

СРОК ГАРАНТИИ:

 2 года с момента продажи, при отсутствии нарушения условий эксплуатации.
